Frequently Asked Questions (FAQ)

Desain PCB yang kami kirimkan aman dan tidak diperbanyak oleh anda ?
Kami sangat menghargai desain PCB anda, kalaupun ada yang menginginkannya, kami akan
meminta izin dari anda untuk memproduksinya.

Beda Single Layer dan Double Layer PCB ?
PCB single layer berarti jalur sirkuit elektroniknya hanya 1 lapis disisi bawah saja dan soldermasknyapun hanya 1 lapis.
Sedangkan pada double layer jalur sirkuit elektroniknya ada pada bagian atas dan bagian bawah PCB demikian juga soldermasknya. Antar jalur layer atas dan bawah terhubung melalui lubang via yang diplating tembaga dan timah putih (Plated thru Hole)/PTH.

Beda bahan PCB Material FR-4, Fibre dan Pertinax ?
Bahan PCB FR-4 umumnya dikenal sebagai PCB Fibre, dibuat dari serat kaca dan resin, berwarna bening buram,
sedangkan Pertinax (Paper Phenolic) bahan PCB juga yang umumnya dikenal sebagai insulator berwarna coklat tua, dari sisi kwalitas, PCB dari FR-4 jauh lebih baik dan kuat dari pada Pertinax, di sisi harga jauh lebih mahal dari Pertinax.
Terlampir tampak PCB single layer dari sisi komponen pada FR-4 dan Pertinax :

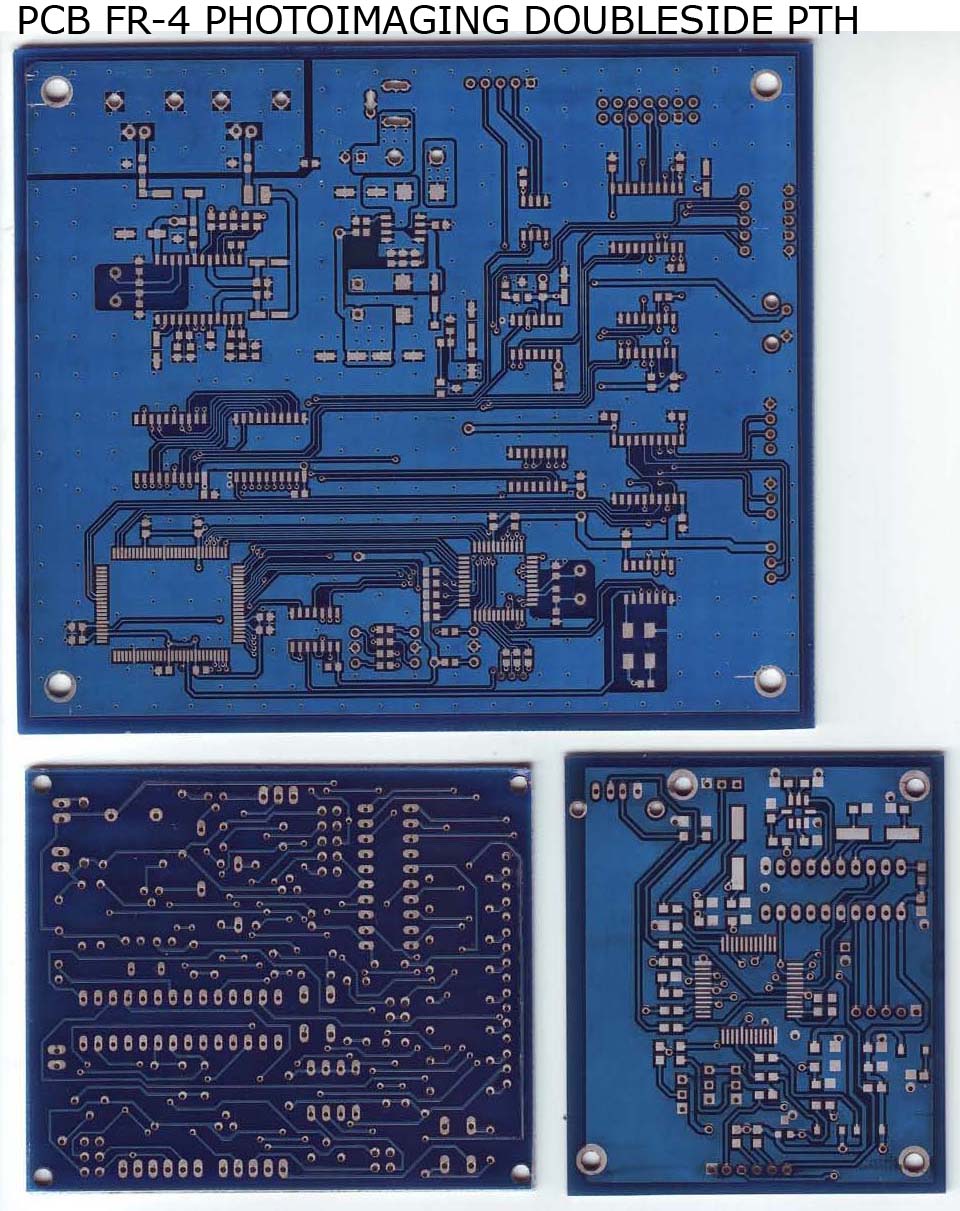

(Mohon double klik pada gambar dibawah ini u/melihat sample two layer PCB Photo Imaging PTH)

FR4Pertinax

Pengertian Panel Standard (180mm X 240mm), dan bagaimana menghitungnya ?
PCB yang kita produksi berdasarkan ukuran Panel Standard : 180 mm X 240 mm, ukuran ini dibuat agar efisiensi dalam sisi harga dan produksi tercapai.
Contoh : Misal ukuran PCB yang ingin dibuat adalah : 120 mm x 60 mm
Bila memesan 1 panel berarti nantinya akan menerima : 6 Pcs PCB Ukuran : 120 mm X 60 mm
Bila memesan 1/2 panel berarti nantinya akan menerima : 3 Pcs PCB Ukuran : 120 mm X 60 mm
mengenai harganya, setelah diketahui jumlah panel yang dibutuhkan, dapat dilihat pada tabel harga di halaman produk yang dipilih.

Ukuran PCB saya lebih besar dari Uk : 180mm X 240mm, apakah dapat dbuatkan PCB nya ?
Untuk ukuran yang lebih besar dari 180mm X 240mm, harus kami hitung khusus, dan kami cek dengan bag. produksi kami apakah PCB tersebut dapat kami produksi. Mohon email kami dengan informasi ukuran dan jumlah, untuk harga PCB dan kepastian dapat tidaknya PCB tersebut diproduksi.

Ukuran PCB saya kecil, boleh kah dalam 1 panel terdiri dari beberapa PCB ?
Ya, anda berhak untuk memperbanyak PCB, selama masih muat pada panel tersebut, boleh
desain yang sama atau berbeda. Kami akan memotongkannya buat anda gratis, selama masih
ber-bentuk segi empat, mohon beri spasi 1 atau 3 mm (dari pilihan cara panelizing/potong) antar desain PCB.

PCB yang dibuat memenuhi ROHS compliant ?
Khusus PCB dengan Photo Imaging Process, finishing jalur sirkuit diproses dengan White Tin Electroplating tidak mengandung Pb (Lead / Timbal) ( > 99% Sn plus < 1% Ni ), yang mana memenuhi persyaratan PCB Prototyping ROHS compliant.

Perbedaan antara PCB Photoimaging dan PCB Screenprinting ?
- Proses pembuatannya berbeda, Photoimaging dalam menghasilkan jalur sirkuit pcb dan soldermasknya melalui proses repro/photo uv exposure, sedangkan pada Screenprinting melalui proses sablon/screen.
- Pada Photoimaging Min Track, Via maupun holenya jauh lebih halus dan presisi dibandingkan dengan proses Screenprinting, karena tidak adanya distorsi dari bentangan kain screen. Untuk detailnya mohon perhatikan spesifikasi produk Photoimaging dan Screenprint pada website ini.
- Untuk PCB Photoimaging, tidak ada setup cost pada min. order, minimum produksi 1/2 Panel, sedangkan melalui Proses PCB Screen Printing min.10 Panel, dibawah 10 Panel akan dikenakan biaya setup cost.

Bentuk PCB saya tidak segi empat atau saya menginginkan lubang dengan ukuran & bentuk khusus ?
Untuk pemotongan PCB diluar bentuk segi empat atau lubang dengan ukuran & bentuk khusus pada PCB, anda akan dikenakan biaya tambahan, untuk harga dan kepastian dapat dilakukan pemotongan, harap hubungi kami.

Panelizing (pemotongan PCB) ?
Dalam melakukan panelizing/pemotongan PCB dari ukuran panel, kami mempergunakan 3 cara :
1. Dengan mengunakan guilotine/shear cut (hanya memerlukan spasi 1 mm antar PCB), hasil potongan pada tepinya sedikit kasar. Biasanya digunakan untuk PCB ukuran kecil atau lebih dari 4 Pcs PCB pada tiap panelnya atau tidak cukupnya spasi u/potong antar PCB pada panel.
2. Dengan mengunakan Abrasive Diamond Cut (menambah ukuran tiap PCB sebesar 3 mm baik untuk sisi lebar maupun sisi panjang dalam kalkulasi harga) dalam pengertian mengurangi ukuran efektif tiap PCB sebesar 3 mm pada tiap sisinya dalam panel. Hasil potongan lebih rapih tepinya. Maksimum panelizing 4 Pcs PCB dalam 1 panel dengan cara ini.
Akurasi Panelizing (pemotongan PCB) +/- 1 mm.
3. Dengan Router Cutting, untuk PCB berbentuk khusus (tidak segi empat)

Hasil Potong

File yang kami kirimkan ke Anda, setelah anda check OK!, anda mengirimkan surat
konfirmasi order, tetapi saya tidak menyetujui dan kirim kembali, saya berpikir untuk
merubah desain PCB tsb. Bolehkan saya mengirimkan lagi data desain yang baru dengan
mengunakan No. Surat Konfirmasi Order tersebut?

Tidak, anda tidak diperkenankan. Setiap No. Surat Konfirmasi Order hanya untuk satu Desain PCB
yang kami terima. Perlu anda ketahui, kami perlu waktu cukup untuk melakukan pengecekan file
desain anda. untuk pengecekan ulang data desain baru anda tersebut, Anda akan dikenakan biaya
sebesar Rp.60.000,-.

Bagaimana untuk jenis file graphic seperti : Adobe Illustrator, Corel Draw, Macromedia Freehand, Pdf atau CAD drawing seperti AutoCAD, bisa kah di buatkan PCB nya ?
Untuk pembuatan PCB dari Program Graphic dan CAD drawing, dapat kami buatkan PCBnya, dengan kondisi :
- PCB yg dibuat adalah Single Side.
  File yang harus disiapkan File Bottom Layer Dan Solder Mask Layer.
- Drill Hole dilakukan dengan manual tidak dengan CNC Drill, jumlah maksimum drill bit 3 macam (misalnya: 0,9 mm , 1,2 mm dan 2,4 mm)
Dikarenakan PCB File dari Program Graphic dan Pdf tidak memiliki data Reference untuk CNC Drill Holenya, maka PCB yang ingin dibuat Double Side atau Single Side tetapi tetap ingin di drill hole dengan CNC, Harus dilakukan converting File Graphic/CAD Drawing ke PCB CAD, yang mana akan dikenakan biaya edit, untuk detailnya mohon lihat halaman Technical Info pada Website kami.

Saya hanya memiliki layout/skema/copy desain PCB dari majalah pada kertas, apakah dapat dibuatkan PCB nya ?
Tentu saja dapat, hanya akan dikenakan biaya edit/desain PCB tersebut kedalam file PCB CAD, mengenai biayanya tergantung rumit tidaknya PCB yang dibuat, untuk kepastian harga, mohon kirimkan data tersebut ke kami.

Komponen Print pada PCB ?
Untuk komponen print pada PCB, minimal order 10 panel.
Untuk proses photo imaging tambah biaya 10 %, http://www.anekapcb.com/photoimaging.html
Untuk proses dengan screen print tidak tambah biaya lagi, http://www.anekapcb.com/screenprint.html

Saya tetap menginginkan adanya Komponen Print, walaupun pesanan saya dibawah 10 Panel ?
Untuk Komponen Print dibawah 10 Panel, anda dikenakan biaya tambahan sebesar Rp.180.000,- Untuk Single Layer PCB atau Rp.330.000 untuk Double Layer PCB (dari total nilai pesanan).

Apakah pcb yang mempunyai konektor Gold Finger dapat dibuat ?
Dapat, untuk PCB dengan Gold Finger, akan dikenakan biaya tambahan untuk pemotongan PCB bentuk khusus, dan biaya extra Nickel Gold Plating.

Mengapa harga PCB dalam US$ jauh lebih mahal dari pada harga dalam Rupiah, bila saya kurskan ?
Harga dalam US$, kami tujukan u/pelanggan kami yang di-luar negeri. Yang mana umumnya mereka membayar dengan Credit Card melalui Paypal. Dimana kami harus membayar fee kepada Paypal atau Credit Card Company, untuk proses pembayaran kepada pihak kami. Selain itu packing shipment U/ Keluar negeri juga berbeda.

Apakah pesanan dapat dikirim ke luar negeri dan dibayar dengan kartu kredit ?
Selama masih dalam jangkauan perusahaan ekspedisi/forwarder (Fedex/DHL/EMS-POS/Tiki JNE), pesanan anda dapat kami terima dan kirimkan. Mengenai pembayaran dengan kartu kredit (Visa/Master/Amex/Discover) bisa dilakukan melalui Payment By Email Request from Paypal Payment System. Untuk informasi Paypal dapat dilihat pada Get Started - How it works pada website http://www.paypal.com
